Описание
|
Регулирующий блок AFA‑R предназначен для точного поддержания заданного перепада давления перед регулирующим клапаном VFG‑2R («до себя»). Состоит из нержавеющего корпуса с гофрированной мембраной EPDM, системы пружин разных жесткостей и штуцера для подключения импульсной трубки Ø 10×1 мм с резьбой R ¼ ISO 228. При изменении давления в трубопроводе до себя мембрана прогибается, преодолевая усилие пружины, и через шток управляет открытием клапана, обеспечивая стабильное значение ∆P = ∆Pрег. |
|
Общие параметры регулирующего блока до себя Ридан AFA-R Ру25:
|

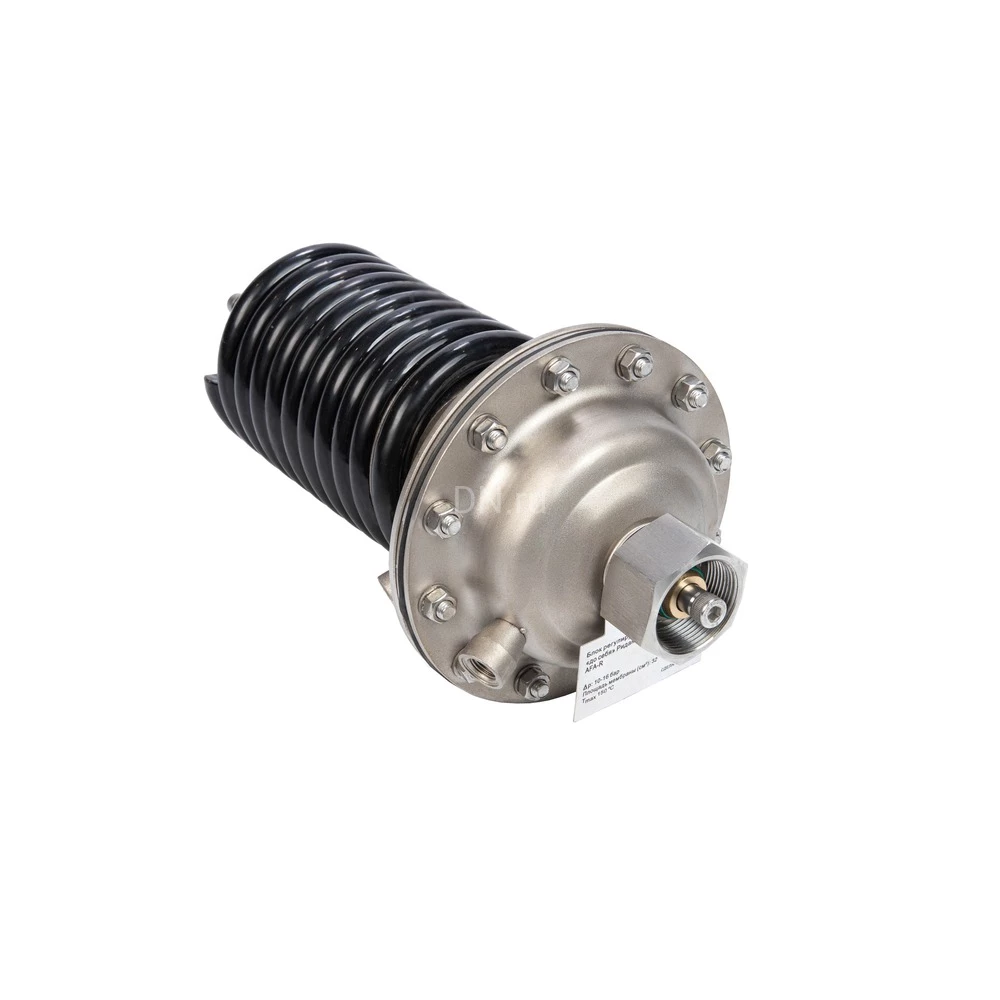

Регулирующий блок до себя Ридан AFA-R Ру25 с диапазоном настройки 10-16бар, площадью регулирующей диафрагмы 32см², корпус диафрагмы - углеродистая сталь |
Габаритные размеры регулирующего блока до себя Ридан AFA-R Ру25:
|
Эскиз габаритных размеров регулирующего блока до себя Ридан AFA-R Ру25 |
Характеристики
Характеристики
Бренд
Ридан
Страна производитель
Китай
Применение
теплоснабжение
Давление номинальное
25 бар
Среда
водно-гликоливые растворы
Тип клапана
Регулирующий
